AIR FILTER-에어필터
- 전기종 볼트타입 ELEMENT 호환가능
- PARKER ELEMENT로 주문 제작 가능
- PARKER & ZANDER 호환가능
- 최대유량은 MAIN·PRE FILTER 압력 0.3kgf/㎡, LINE 1㎛, COAELSCENT 0.01㎛, ADSORBER FILTER는 0.2 - 0.4 kgf/㎡ 일 때 입구측 압력 7kgf/㎡ 기준 여과 공기유량을 N㎡/min로 표기한 수치입니다
- FILTER 250A 이상 기종은 주문제작 하고 있습니다.
The filters over FILTERS 200A Custom order
- SUS FILTER는 주문제작합니다.
SUS FILTER is Custom order
- 65A, 80A, 100A FILTER의 다리 부착은 주문 사양입니다. (150A 이상은 기본 장착)
FILTERS for 65A, 80A, 100A do not include legs (supporting segments’). (The legs are attached for filters larger than 150A)
- 65A이상 한국산업안전관리공단 승인제품
Received a certificate of safety approval by Korea Occupational Safety Agency for all filters larger than 65A

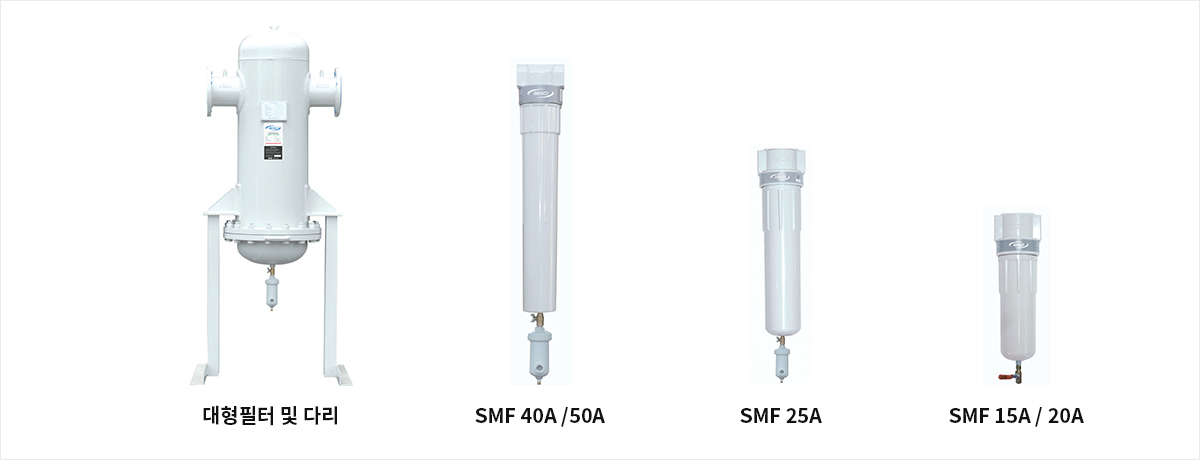

SPECIFICATION
| FILTER TYPE | MAIN FILTER | PRE FILTER | LINE FILTER | COALESCER FILTER | ADSORBER FILTER | ELEMENT | DIMENSION | WEIGHT |
|---|
| 370 |
320 |
310 |
130 |
150 |
Q'TY |
Width |
Height |
(kg) |
| 40㎛ |
5㎛ |
1㎛ |
0.01㎛ |
0.01PPM |
| Nm3/min |
Nm3/min |
Nm3/min |
Nm3/min |
Nm3/min |
| SMF-15A |
2.2 |
1.8 |
1.2 |
1 |
1 |
1 |
105 |
365 |
2 |
| SMF-20A |
5.7 |
3.5 |
2.8 |
1.9 |
1.9 |
1 |
105 |
365 |
2 |
| SMF-25A |
8 |
5.7 |
5 |
3.4 |
3.4 |
1 |
105 |
433 |
3 |
| SMF-40A |
17 |
14 |
11 |
10 |
10 |
1 |
150 |
649 |
6 |
| SMF-50A |
29 |
25 |
22 |
14 |
14 |
1 |
150 |
827 |
8 |
| SMF-65A |
58 |
49 |
48 |
28 |
27 |
2 |
550 |
1099 |
59 |
| SMF-80A |
88 |
73 |
72 |
42 |
42 |
3 |
550 |
1099 |
64 |
| SMF-100A |
139 |
120 |
110 |
70 |
70 |
5 |
650 |
1238 |
113 |
| SMF-125A |
162 |
145 |
132 |
84 |
84 |
6 |
650 |
1238 |
130 |
| SMF-150A |
282 |
221 |
176 |
112 |
112 |
8 |
750 |
1960 |
163 |
| SMF-200A |
447 |
331 |
308 |
196 |
196 |
11 |
830 |
2035 |
190 |
| SMF-250A |
733 |
555 |
528 |
330 |
330 |
19 |
1100 |
2580 |
520 |

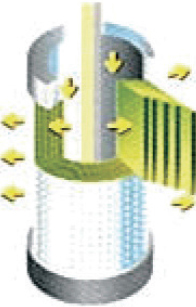

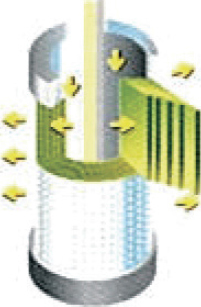

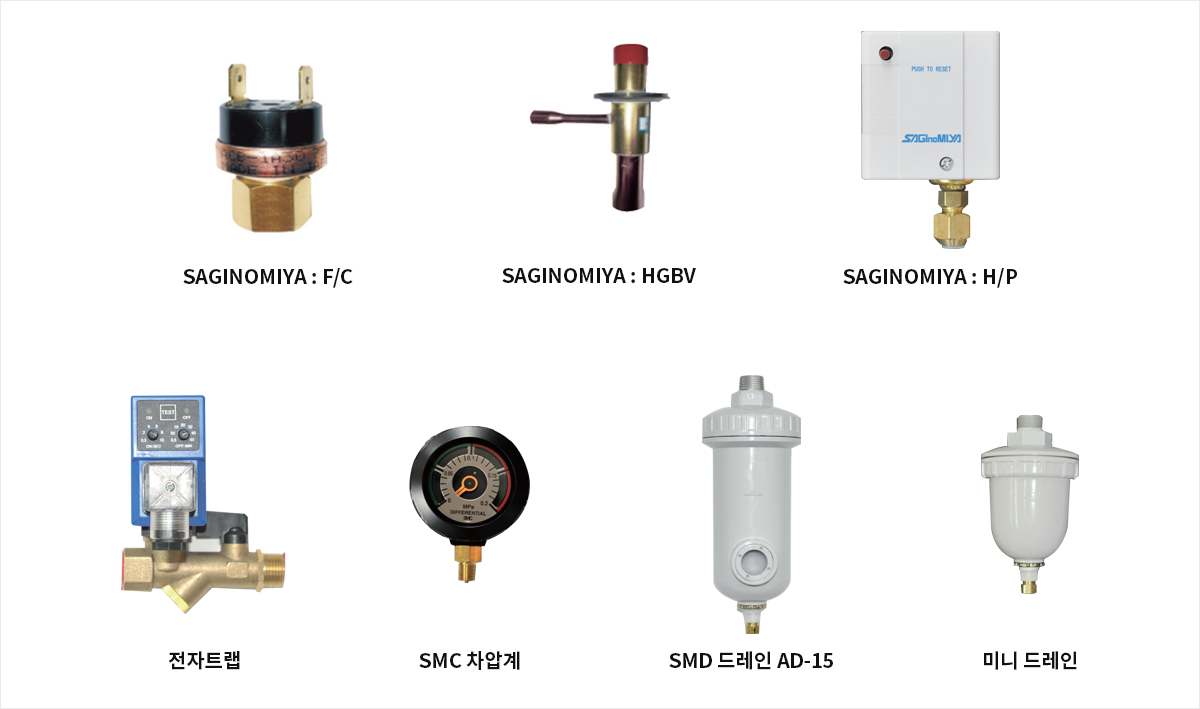

필터 엘리멘트 및 주요 부품
국산 ELEMENT
| MODEL | 메인·프리(SME-40.5)
Main - Pre | 라인(SME-1)
Line | 코얼레센트(SME-0.01)
Coalescent | 애드솔벤트(SME-0.01F)
Absorbent |
|---|
구조 및 현상
Structure |
 |
 |
 |
 |
보수
Restore |
카트리지 교환
Replace Cartridge |
카트리지 교환
Replace Cartridge |
카트리지 교환
Replace Cartridge |
카트리지 교환
Replace Cartridge |
여과
Filter |
40㎛, 5㎛이상 고형물질 제거
Removal of Solid Substances over 40/5 |
1㎛이상 고형물질 제거
Removal of Solid Substances over 1 |
0.01㎛이상 고형물질 제거
Removal of Solid Substances over 0.01 |
유분을 0.01ppm 이하 유지
Keeping The Oil Under 0.01ppm |
재질
Material |
Fiber Class Media
Kraft paper |
Fiber Class Media
P.E: Poly Ethylene
Punching Metal |
Fiber Class Media
P.E: Poly Ethylene
Sponge |
Fiber Class Media
P.E: Poly Ethylene
Sponge |
설치장소
Location |
생산현장의 MAIN LINE 및 냉동식 에어드라이어 또는 필터(SMF-1, 0.01, 0.01F) 전단에 설치한다. 에어배관이 길 때에는 다량의 응축수가 유입되므로 필히 사용하여야 한다. Install in front of Main line, Cooling type air dryer or on a filter of a production site. It must be used when air-pipe is long to prevent the inflow of condensate water. |
생산현장의 배관 끝부위 또는 흡착식 드라이어에 설치하며, 필터 SMF-0.01, SMF-0.01F 전단에 설치하여 고급필터의 수명을 연장시켜 주기 위하여 설치한다. Install in the end of pipe or on an adsorption dryer in a production site. Also install in front of a filter SM F-0.01/0.01F to extend the lifespan of a high quality filer. |
유분 및 수분을 완전히 제거 하고자 하는 부위에 설치하며, 흡착식 드라이어 앞에 설치하며, 제습효율을 높여주며 흡착제의 수명을 연장시켜준다. Install in front of an adsorption dryer where oil distillate and moisture is. It increases dehumidification efficiency and a lifespan of absorbent. |
배관라인의 최종말단에 설치하는 필터로서 0.001ppm 이상의 고형물질을 제거, 맑은 압축공기를 필요로 하는 현장에 설치한다. Install on the end of a pipe line. It removes solid substances over 0.001ppm Install where clear compressed air is needed. |
보수 및 교환
Repair/
Replacement |
차압이 0.7kg/㎠이 될 때에는 ELEMENT를 중성세제로 세척하여 사용하고, 가솔린, 신나를 사용해서는 안된다. When pressure difference is 0.7Kg/ cm2, use neutral detergent to clean elements. Should not use Gasoline or thinner |
차압이 0.5kg/㎠ 이상되면, 필터를 분해하여 필터안의 카트리지를 신품으로 교환한다. When pressure difference if over 0.5kg/cm2, disassemble the filter and replace cartridge in filter with new one. |
|
