급유식 스크류

  • RCH-5~20 SERIES
  • FYH SERIES
  • GRH 2 SERIES

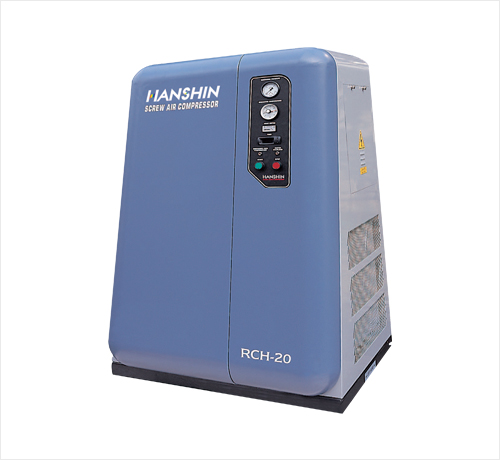

RCH-5~20 SERIES (5HP~20HP)

Features (Injection Type)

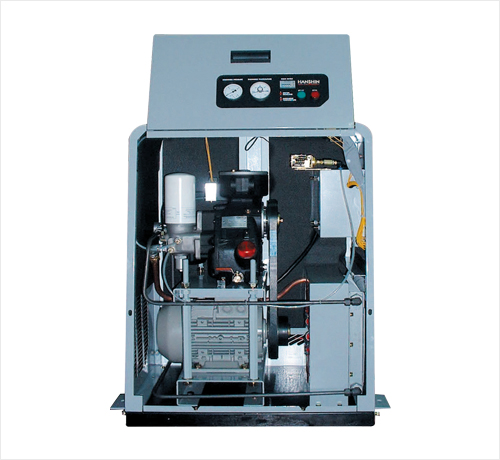

RCH-5~20이미지
1Compact Size
설치면적의최소화, 경량화
2저소음실현(Low Sound Level)
일체형에어앤드사용으로소음최소화
3Smart Design
현대감각에맞춘산업현장의새로운바람
4우수한정비성(Service Friendly)
중요구성품에대한접근용이성, 소모품교환용이
5 간결한내부구조(Simple Piping)
배관의간결화로차압발생, 누설위험최소화
오랜 경험과 기술력을 바탕으로 새롭게 태어난 RCH-SERIES는 한신의 KNOW-HOW가 살아 숨쉬고 있습니다.

COMPRESSED AIR SYSTEMS

Technical Specifications
ModelRCH-5RCH-7RCH-10RCH-15RCH-20
형 식/TYPE 급유식 1단 스크루 압축기(Encapsulated)
토출공기량
(m3/min)
7.0kgf/cm2G 0.58 0.83 1.10 1.80 2.50
9.9kgf/cm2G 0.38 0.65 0.95 1.50 2.10
13.0kgf/cm2G 0.26 0.48 0.74 1.15 1.75
구동방식/Drive System Poly Belt Drive
흡입조건/Suction Conditions 대기압, 40℃이하/Atmospheric Pressure
토출온도/Discharge Conditions 주위온도+15℃/Ambient Temperature+15℃
윤활유 충진량(l)/Lubricant Charge 5 7 8
토출관경(Inch)/Discharge Pipe Diameter 3/4″(20A) 3/4″(20A) 1″(25A) 1″(25A) 1″(25A)
출력(kW)/Out Put 4 5.5 7.5 11 15
전압(V)/Voltage 220 / 380 / 440
주파수(Hz)/Freguency 50 / 60
기동방식/Starting System Direct On Line
크기/Dimensions (전장×전폭×전고) 700 ×550 ×950 820 ×700 ×1170 820 ×750 ×1270
중량(Kg)/Weight 130 135 150 160 250
BODY Features
BODY Features이미지
1일체형에어앤드(Encapsulated Air End)
에어앤드, 흡입밸브, 흡입필터, 오일분리장치, 오일필터,
자동온도조절밸브, 보압밸브등이일체형몸체에부착되어있어고장이적고,
일상점검및유지보수가간편합니다. 일체형에어엔드는각기기의
작동에대한신뢰성을보장해주어결과적으로운전비용을절감해줍니다.
2 IP55 전폐모터사용(Electric Motor IP55)
IP55등급의모터를사용하여고장이적고, 신뢰성이높습니다.
급유식스크류이미지

최적제어 솔루션에 의한 최대효과 실현

주위 환경에 따라 채색을 변화시키는 카멜레온의 초자연적인 특징을 담은 한신의 인버터 고유 모델로서 인공지능 마이컴을 적용한 최적 rpm 제어로 일반 제조 현장에서 소요되는 전력량의 50%를 차지하는 압축기의 소비동력을 탁월하게 절감하는 인공지능 모델입니다.

최저 소비동력 제어

소비 공기량 감소 시 모터 회전을 감소시켜 전력비를 절감하고 소비 공기량이 30% 이하 시 모터 회전속도를 20Hz로 고정과 동시에 무부하 운전을 병행하여 다시 한 번 더 소비 동력을 절감시킵니다. 일정 시간 동안 무부하 운전 시 컴프렛서 모터를 정지시켜 에너지 절감을 최대한 실현합니다.

일정압력제어

컴프렛서 운전 시 압력 변동폭을 ±0.1bar 이내의 정밀 압력 제어가 가능하므로 온-오프 흡입밸브 방식의 운전 압류 부분에 대하여 소비 동력 절감이 가능합니다.

  • 급유식스크류차트이미지

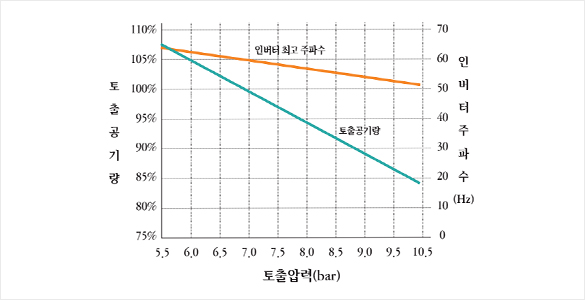

    압력 Range별 토출량 및 최고 운전 주파수

  • 급유식스크류차트이미지

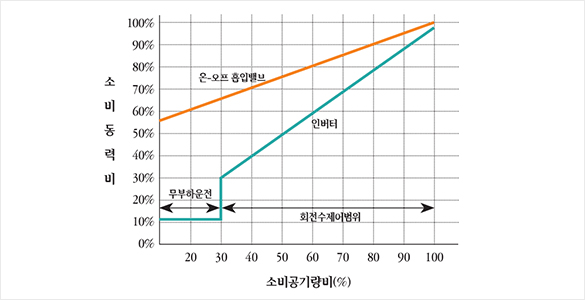

    소비공기량 대비 소비동력

VSD 방식의 경제성 분석

(부하율: 70% / 사용시간: 8,400HR / 전력요금: 100원/kWh)

제품 모델명FYH-30AFYH-50AFYH-75AFYH-100AGRH2-150A
제품 사양 기준 정격(HP/kW) 30/20 50/37 75/55 100/75 150/110
Y-Δ 기동방식 소비전력(kW) 19.36 32.56 48.4 66.0 96.8
연간 소비전력량(kWh) 162,624 273,504 406,560 554,400 813,120
연간전력요금(원) 16,262,400 27,350,400 40,656,000 55,440,000 81,312,000
VSD 방식 소비전력(kW) 15.4 25.9 38.5 52.5 77.0
연간소비전력량(kWh) 129,360 217,560 323,400 441,000 646,800
연간전력요금(원) 12,936,000 21,756,000 32,340,000 44,100,000 64,680,000
VSD 적용효과 소비전력절감(kW) 3.96 6.66 9.9 13.5 19.8
연간소비전력 절감량(kWh) 33,264 55,944 83,160 113,400 166,320
에너지 절감율(%) 20 20 20 20 20
연간 전력요금 절감액(원) 3,326,400 5,594,400 8,316,000 11,340,000 16,663,200
초기투자비용 회수기간(년) 주1) 1.53 1.01 0.87 0.83 1.17
  • 주1) : 초기 투자비용 회수기간은 기존 Y-Δ 방식에서 VSD 방식으로 변경 시, 소비자가격 기준 차액을 근거로 계산함
  • VSD 방식을 선택하시면, 50HP의 경우 대략 1년이면 인버터 투자비용이 회수되며, 이후부터 고객사의 이익(전기료 절감)으로 적립됩니다.

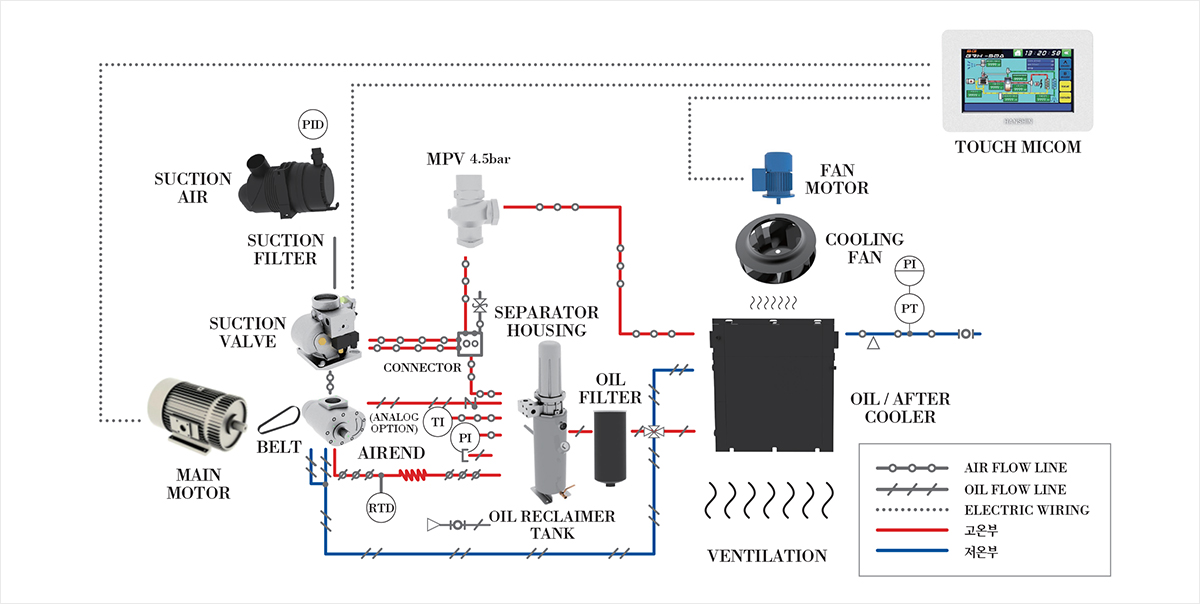

일반 기동방식 FLOW DIAGRAM
일반 기동방식이미지

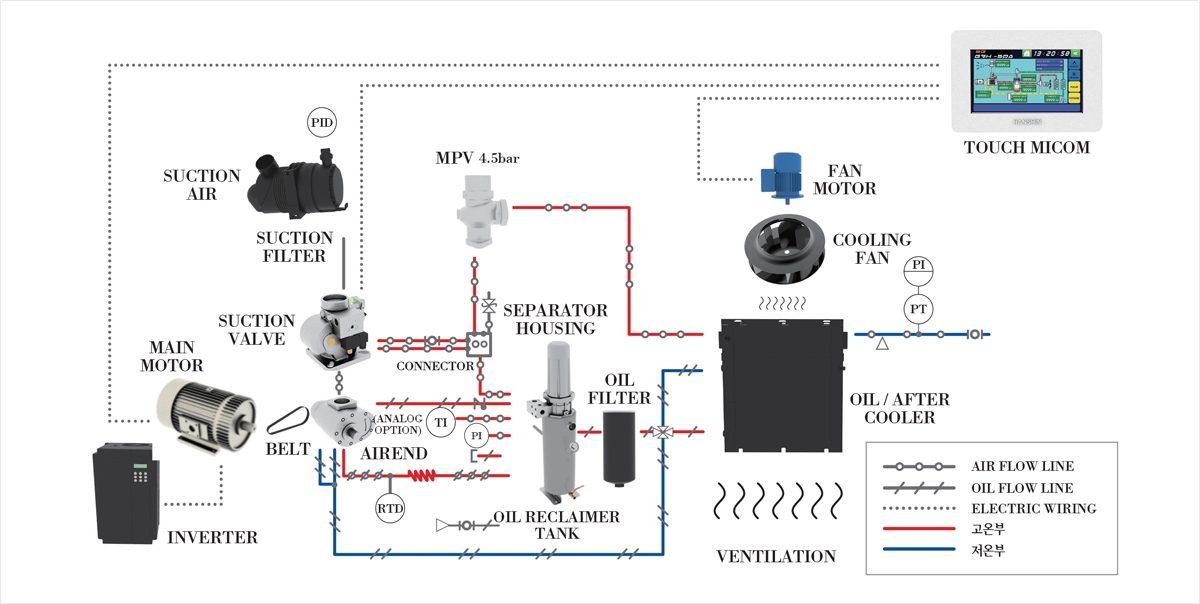

Inverter 기동방식 FLOW DIAGRAM
Inverter 기동방식이미지

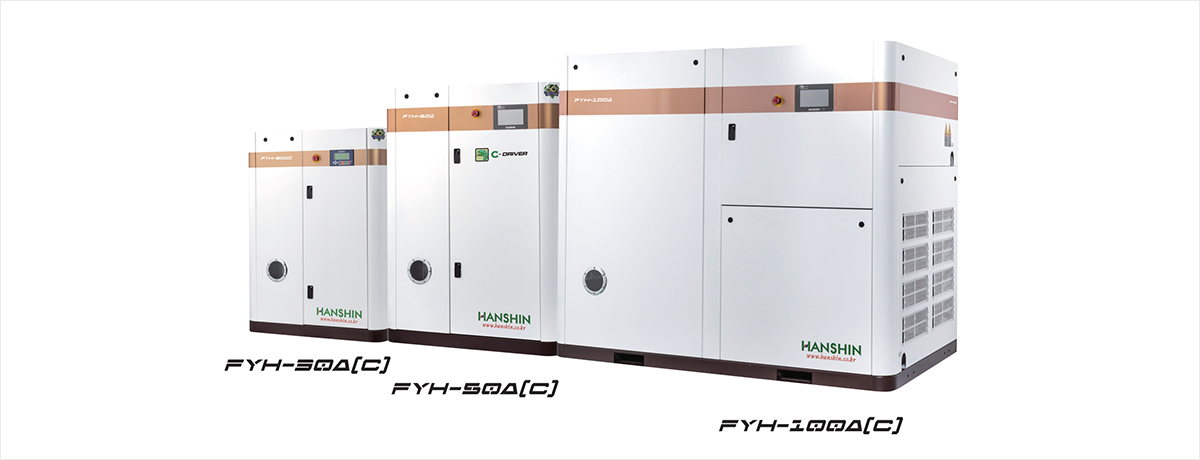

FYH SERIES

FYH SERIES이미지
SPECIFICATIONS & DIMENSIONS
ModelFYH-20A(C)FYH-25A(C)FYH-30A(C)FYH-35A(C)FYH-50A(C)FYH-75A(C)FYH-100A(C)
형식 / Type Single Stage Oil Injection Screw Air Compressor
메인모터출력(kW) / Main Motor Output 15 18 22 27 37 55 75
전압(V) / Voltage (3Phase) AC220 / AC380 / AC440
주파수(Hz) / Frequency 50 / 60
구동방식 / Drive System Poly Belt Drive 커플링 직결구동 / Direct Drive
기동방식 / Starting Method Direct Star-Delta Starter
실토출공기량(m3/min) /Discharge Air Volume 7.0 bar 2.9 3.4 4 4.7 6.8(Belt) 10.4 14.1
8.5 bar 2.6 3.2 3.7 4.4 6.25(직결) 9.6 13
9.9 bar 2.4 3 3.5 4.2 6.2(직결) 8.9 12
흡입조건 / Starting Method 대기압, 40℃ 이하 / Atmospheric Pressure
토출온도(℃) / Discharge Air Temperature 주위온도 + 15℃ 이하 / Atmospheric Temperature + 15℃
토출관경(Inch) / Discharge Pipe Diameter 1" 1½" (40A) 2" (50A)
윤활유충진량(ℓ) / Lubricating Oil Capacity 15 25 50
크기 및 중량/ Dimensions & Weight 가로(mm) / Width 1000 1175 2000
세로(mm) / Depth 1400 1600 1350
높이(mm) / Height 1350 1500 1700
중량(kg) / Weight 673 700 726 753 1000 1596 1713
  • 별도의 Service Factor를 사용하는 기기도 있습니다.
  • Food Grade Oil (식품용)도 적용 가능합니다.
  • (C)는 Inverter Type 기종을 뜻합니다.
  • 수냉식 기종도 제작 가능합니다.

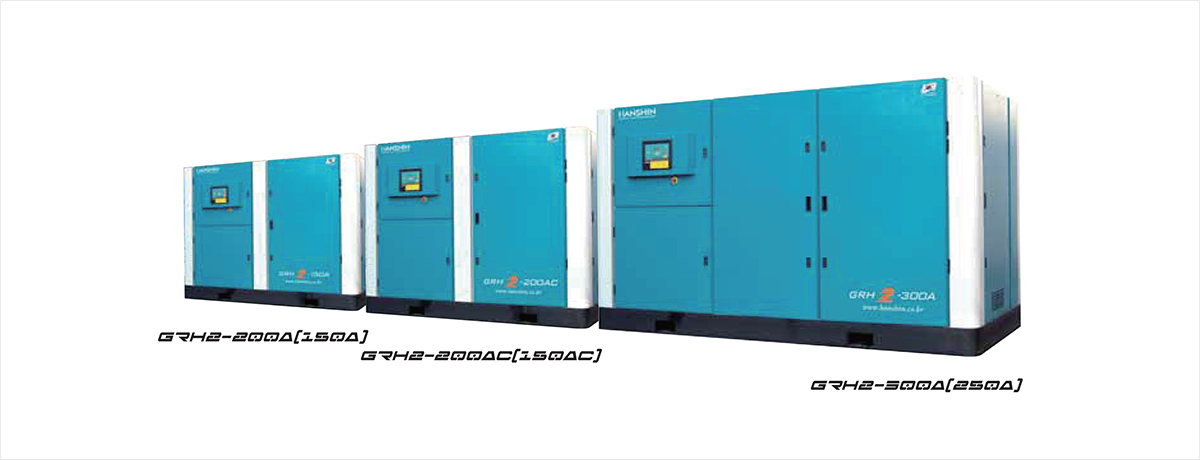

GRH 2 SERIES

FYH SERIES이미지
SPECIFICATIONS & DIMENSIONS
ModelGRH2-125A(W)GRH2-150A(W)GRH2-200A(W)GRH2-250A(W)GRH2-300A(W)GRH2-350A(W)GRH2-400A(W)GRH2-500A(W)
형식 / Type Single Stage Oil Injection Screw Air Compressor
메인모터출력(kW) / Main Motor Output 90 110 150 190 220 260 300 375
전압(V) / Voltage (3Phase) AC220 / AC380 / AC440 / AC3300 / AC6600 AC3300/AC6600
주파수(Hz) / Frequency 50 / 60
구동방식 / Drive System 커플링 직결구동 / Direct Drive
기동방식 / Starting Method Star Delta, Reactor
토출공기량(m3/min) / Free Air Delivery 7.0 bar 17.8 20.8 28 35.2 42 50.8 55 70
8.5 bar 16.2 19.1 25.8 32.5 35.2 47.1 50.5 65.2
9.9 bar 15.6 16.1 33.6 30.1 33.8 43.5 46.9 59.6
토출온도(℃) / Discharge Air Temperature 공냉식 : 주위온도 + 15°C 이하 / Ambient Temp. + 15°C / 수냉식 : Cooling Water Inlet Temp. + 10°C or Less
토출관경(Inch) / Air Outlet 2"(50A) 2½"(65A) 3"(80A) 4"(100A) 5"(125A)
토출관경(Inch) / Discharge Pipe Diameter 1" 1½" (40A) 2" (50A)
윤활유충진량(ℓ) / Lubricating Oil Capacity
크기 및 중량/ Dimensions & Weight 가로(mm) / Width 2300 2700 3100 3900 4200
세로(mm) / Depth 1550 1700 2200 2200
높이(mm) / Height 1724 1950 2000 2100 2200
중량(kg) / Weight 2800 3200 4200 4500 4700 5500 6500 7500
  • Inverter Type 기종도 제작 가능합니다.
  • 별도의 Service Factor를 사용하는 기기도 있습니다.
  • (W)는 수냉식 기종을 뜻합니다.
  • Food Grade Oil(식품용)도 적용 가능합니다.
  • 300HP 이상 Tandem Type도 제작 가능합니다.
