제품소개
Product Descriptions

에어 드라이어

  • 냉동식
  • 고온형
  • 비가열 흡착식
  • 히터외장형 흡착식

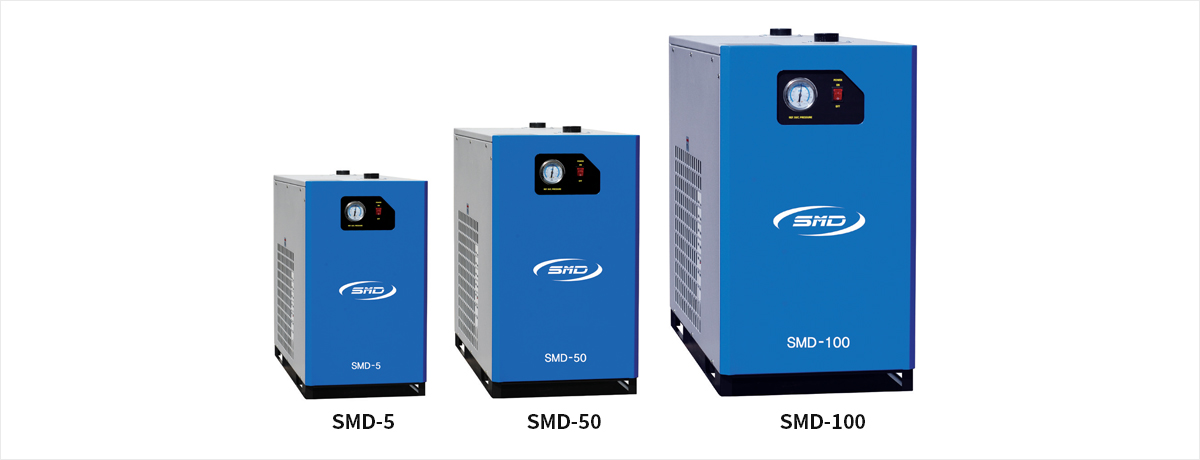

REFRIGERATED AIR DRYER-냉동식 에어드라이어

에어드라이이미지
SPECIFICATION
ModelSMD-5SMD-7SMD-10SMD-15SMD-20SMD-30SMD-50SMD-75SMD-100
Air Comp.(HP) 5 7 10 15 20 30 50 75 100
Inter Air Pressure(kg/cm2) 7
Inter Air Temp.(℃) 40
Ambient Temp.(℃) 38
Pressure Dew Point(℃) 10
Fluid COMPRESSED AIR
Range of Inlet Air Temp.(℃) 5~40
Range of Ambient Temp.(℃) 2~38
Electric Power (PH) 1PH
(Volt) 220(60Hz)
Power Consumption(W) 273 290 320 340 550 700 870 1060 1625
Condenser Cooling System Air Cooled
Refrigerant R-134a R-22
In/Out Connect.(Socket) 15A 20A 25A 40A 50A
Drain AUTO DRAIN
Drain tube 3/8
Weight (kg) 35 38 40 43 80 85 110 120 160
Dimensions(mm) Length 625 675 935 1040
Width 330 360 420 470
Height 520 610 740 860
  • 전기사양 (50Hz) 다를 경우 주문제작 가능합니다.
    Customized order is available when electrical specification is different than 50Hz.
  • 모델명 이외에 대형 기계 제작 가능합니다.
    Large sized machines are available other than current models.
  • 전자트랩 적용 가능
    Optional electrical drain traps are ready.

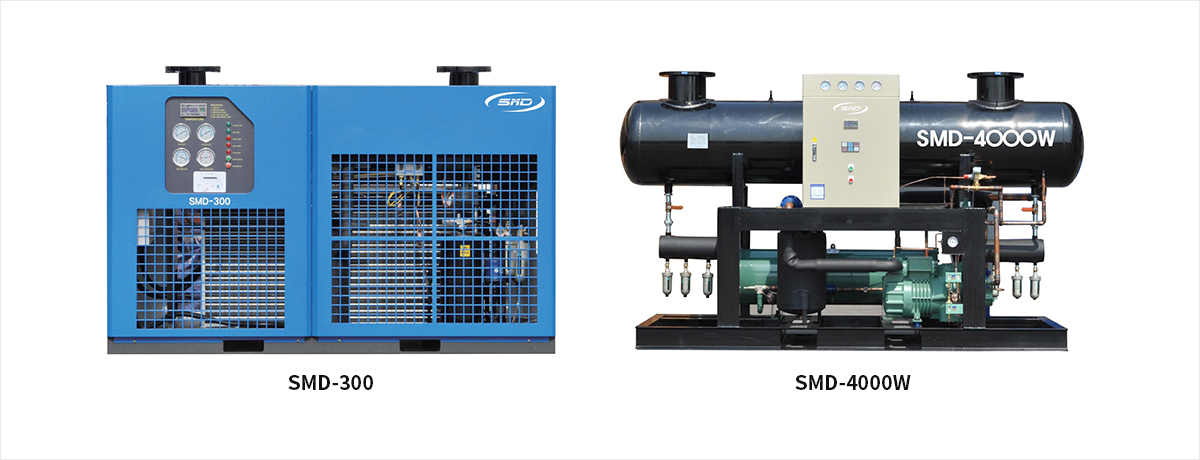

에어드라이이미지2
SPECIFICATION
ModelSMD-150SMD-200SMD-250SMD-300SMD-400SMD-500SMD-600SMD-800SMD-1000SMD-1200SMD-1500SMD-2000
Flow Capacity(m3/min) 21 29 36 43 50 66 84 100 134 156 195 267
Air Comp.(HP) 150 200 250 300 400 500 600 800 1000 1200 1500 2000
Inter Air Pressure(kg/cm2) 7
Inter Air Temp.(℃) 40
Ambient Temp.(℃) 38
Pressure Dew Point(℃) 10
Fluid COMPRESSED AIR
Range of Inlet Air Temp.(℃) 5~40
Range of Ambient Temp.(℃) 2~38
Electric Power (PH) 3PH
(Volt) 220/380/440(50~60Hz)
Power Consumption (W) 2210 5400 5817 6225 7150 10790 11620 15275 20540 20800 29250 36000
Condenser Cooling System Air Cooled
Refrigerant R-22
In/Out Connect.(FLG) 65A 80A 100A 150A 200A
Drain AUTO DRAIN
Drain tube 3/8
Weight (kg) 250 420 500 550 780 850 930 980 1100 1180 1700 1900
Dimensions(mm) Length 1297 1650 2074 2260 2800
Width 470 762 950 1000 1000
Height 1100 1075 1430 1895 1915
  • SMD-150 이상 수냉식 가능.(냉각수 온도 30℃ 이하 압력 7kg/cm2) / Water cooling system available for SMD 150 or higher models (Coolant temperature 32℃ Pressure 7kg/cm2)
  • SMD-400 이상 콘덴셔 분리형 가능.(별도 비용 추가, 당사 문의) D/e tachable condenser available for SMD-400 or higher models ( at an additional cost, Please contact our office for more information)
  • 전기사양(수치)이 다를 경우 주문시 제작 가능 합니다. C/ ustomized order is available for the different electric power models
  • 상기 기종 이상의 대형 기종도 제작 가능 합니다. C/u stomized order for large sized machines that are not listed above is available.
  • 전자트랩 1/2교체 가능.

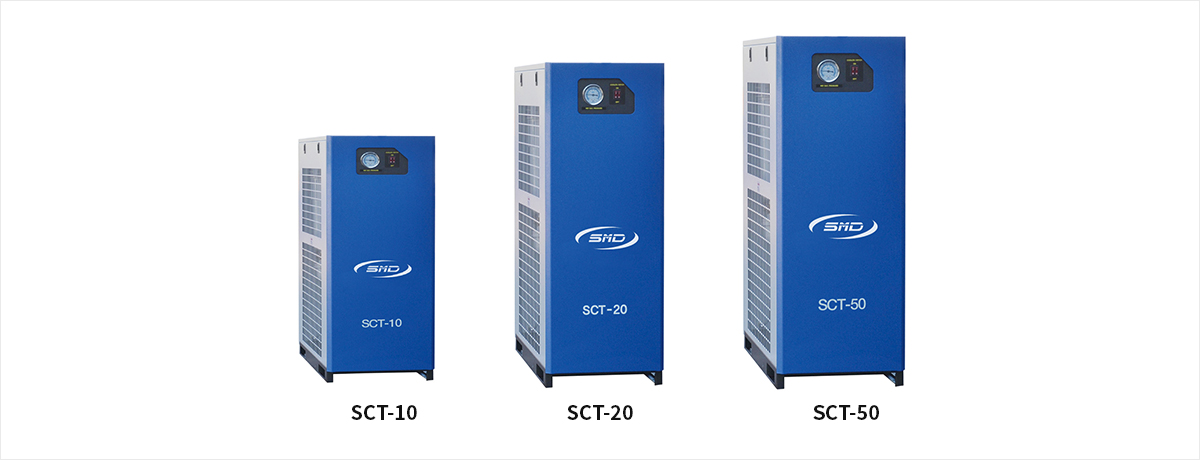

HIGH TEMPERATURE AIR DRYER-고온형 에어드라이어

에어드라이이미지3
SPECIFICATION
ModelSCT-5SCT-7SCT-10SCT-15SCT-20SCT-30SCT-50SCT-75SCT-100
Flow Capacity(m 3/min) 0.51 0.85 1 1.53 2.6 3.9 6.7 10.5 14.2
Air Comp.(HP) 5 7 10 15 20 30 50 75 100
Built-in Filters 15A 32&31 20A 32&31 25A 32&31 40A 32&31 50A 32&31
Inter Air Pressure(kg/cm2) 7
Inter Air Temp.(℃) 55
Ambient Temp.(℃) 38
Pressure Dew Point(℃) 10
Fluid COMPRESSED AIR
Range of Inlet Air Temp.(℃) 5~70
Range of Ambient Temp.(℃) 2~38
Electric Power (PH) 1PH
(Volt) 220(60Hz)
Power consumption(W) 282 299 329 349 566 716 936 1160 1725
Condenser Cooling System Air Cooled
Refrigerant R-134a R-22
In/Out Connect. 15A 20A 25A 40A 50A
Drain AUTO DRAIN
Drain tube 3/8"
Weight (kg) 60 60 65 65 90 95 174 210 240
Dimensions(mm) Length 760 798 1100 1370 1460
Width 360 390 500 600 700
Height 970 1050 1250 1600 1700
  • 전기사양 (50Hz) 다를 경우 주문제작 가능합니다.
    Customized order is available when electrical specification is different than 50Hz.
  • 사이즈는 변경 될 수 있습니다.
  • 전자트랩 적용 가능
    Optional electrical drain traps are ready.
에어드라이이미지4

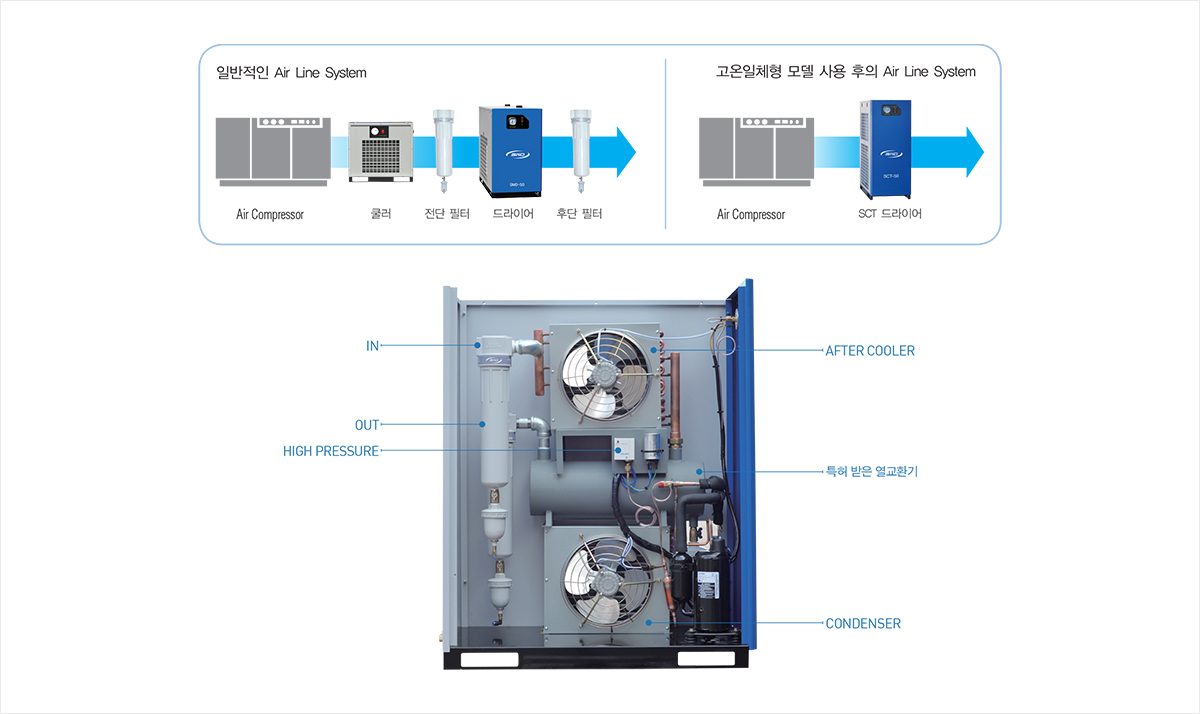

외관
아프터쿨러·전후단 에어필터·냉동식 에어 드라이어가 한 패키지 안에 일체형으로 콤팩트하게 구성되어 설치 공간을 최소화 할 수 있다.
아프터쿨러 면적
최고 70℃의 입구공기온도에도 사용 가능하도록 열교환 면적 및 효율을 향상시켰다.
에어 드라이어 성능
타 업체에 비해 프리쿨러(air-to-air) 전열면적이 30%가 큰 특허 받은 열교환기를 적용하여 안정적인 노점을 유지하며 주위온도가 다소 높은 곳에서도 성능에 큰 영향을 받지 않는다.
에어필터 성능
효율이 좋은 여과지를 사용, 차압이 적고 충분한 여과효율의 필터를 전후단에 설치하여, 품질 좋은 압축공기를 공급할 수 있으며, 엘리먼트 교환이 용이하도록 충분한 여유 공간을 확보하였다.
단 점
아프터쿨러 및 에어필터가 내장되어 다소 무겁기는 하지만, 설치 시 공간이 절약되고 배관 작업이 용이하다.

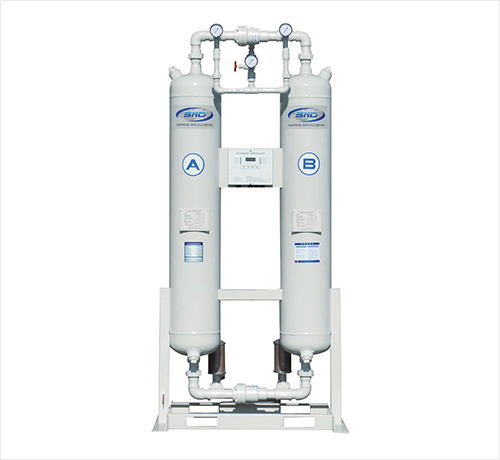

HEATLESS DESICCANT AIR DRYER-비가열 흡착식 에어드라이어

SAD-Series
에어드라이이미지5

비가열식 에어드라이어는 압축공기 제습에 있어 흡착제를 사용하는 제품 중 가장 기본적인 제품이며, 흡착제 재생 시 열원을 이용하지 않고 건조공기 일부를 재생원으로 사용한다. 다른 형식의 DRYER에 비해 구조가 매우 간단하며, 설치면적이 적고 별도의 제어 시스템이 필요 없으므로 유지 관리가 매우용이하다.

SAD is a basic product that uses dessicant to dehumidifies the compressed air. When regenerating dessicant, it uses a part of dried air instead of using a heat. Its installation is very simple. Also, it does not require extra controller system to keep its maintenance simple.
SAD-Series 구조 및 특징
  • 확실하고 빠른 노점 보장 (Guarantee fast and reliability dew point)
  • 전자동 무인운전과 용이한 디지털 운전조작 (Convenient digital controlled automated system operation)
  • 신뢰성이 확보된 구동 밸브 적용과 풍부한 여유율 확보 (Credible Actuated valve and secured allowance rate)
  • 간단한 구조와 유지보수의 편의성 (Simple structure and convenient maintenance)
  • 노점운전에 의한 운전비 절감 효과 (Cost saving by dew point depending operation)
일반적 설계조건
  • 입구공기 압력 : 7.0kg/㎠(표준), 10~50kg/㎠(옵션) (Inlet air pressure)
  • 입구공기온도 : max, 40℃ (Inlet air temperature)
  • 출구보증노점 : -40℃(표준), -70℃(옵션) (Outlet Dew point)
  • 운전 사이클 : 10min/cycle (Operating cycle)

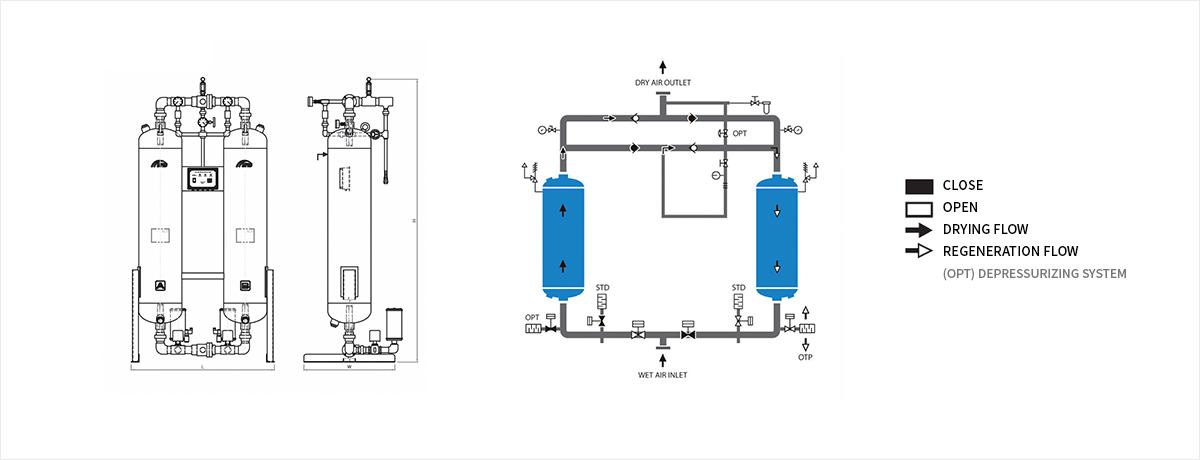

SAD Series Flow schematic
에어드라이이미지6
SPECIFICATION
ModelFlow CapacityIn/Out ConnectDimensionDesiccantWeight
Nm3/hr SIZE L x W x H kg/2 TOWER kg
SAD-5 36 15A 742 x 450 x 1260 15 57
SAD-10 72 20A 742 x 500 x 1700 22 93
SAD-15 108 20A 768 x 500 x 1720 34 125
SAD-20 144 20A 768 x 500 x 1830 44 145
SAD-30 216 25A 834 x 600 x 1915 70 234
SAD-50 360 40A 963 x 700 x 2030 110 405
SAD-75 660 40A 1066 x 750 x 2220 170 450
SAD-100 840 50A 1220 x 850 x 2180 214 650
SAD-150 1247 65A 1510 x 850 x 2350 280 810
SAD-200 1700 80A 1600 x 1050 x2410 440 1230
SAD-250 2100 80A 1650 x 1100 x2310 530 1300
SAD-300 2340 80A 1850 x 1350 x2410 720 1650
SAD-400 3120 100A 2000 x 1500 x 2750 1000 2000
SAD-500 4200 100A 2300 x 1600 x 2750 1300 2500
SAD-600 5100 125A 2500 x 1600 x 2860 1620 3000

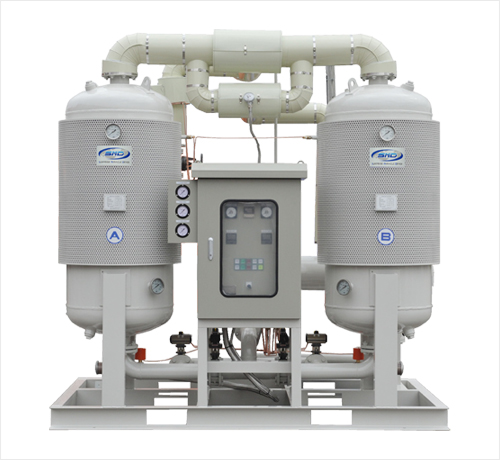

HEATER EXTERNAL AIR DRYER-히터외장형 흡착식 에어드라이어

SHP-Series
히터외장형흡착식이미지

가열식 에어드라이어는 압축공기 제습에 있어 가장 효율적인 제습방식 이다. 재생 시 전기히터를 통한 고온의 재생공기는 흡착제를 완벽하게 재생하여 보다 안정되고 낮은 노점의 압축공기를 공급한다. 또한 시스템 응용에 있어 다양한 선택사양을 적용할 수 있어 획기적인 에너지 절감효과를 기대할 수 있다. (노점운전 방식 및 PULSE PURGE REGENERATION SYSTEM)

SHP is the most efficient dehumidification process for dehumidifying the compresses air. It provides safer and low dew point compressed air by regenerating dessicant with heated regeneration air. Also, different options are available for better system operation. By this, it can reduce the energy.
SHP-Series 구조 및 특징
  • 신뢰성있고 안정적인 노점보장(-40℃~90℃) (Guarantee credible and secure dew point (-40℃~90℃))
  • 관리자의 편의성을 감안한 최신 디지털 운전조작(option) (All new digital operation control (option))
  • 내구성과 내열성이 우수한 신뢰성있는 구동밸브 적용 (Durable and thermal resistance Actuated Valve is used)
  • 노점운전에 의한 운전비 절감효과(option) (Cost reduction using operation dew point (option))
  • PPR-System에 의한 획기적인 운전비 절감(option) (Cost reduction using PPR-system (option))
일반적 설계조건
  • 입구공기 압력 : 7.0kg/㎠(표준), 10~50kg/㎠(옵션) (Inlet air pressure)
  • 입구공기온도 : max. 40℃ (Inlet air temperature)
  • 출구보증노점 : -40℃(표준), -90℃(옵션) (Outlet Dew point)
  • 운전 사이클 : 8hrs/cycle (Operating cycle)

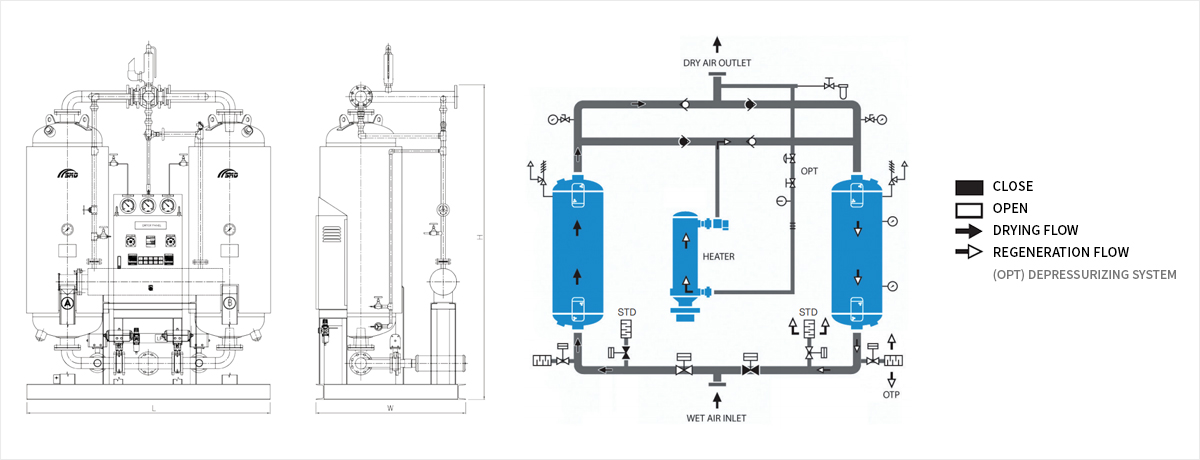

SHP Series Flow schematic
히터외장형흡착식이미지2
SPECIFICATION
ModelFlow CapacityIn/Out ConnectE.HDimensionDesiccantWeight
Nm3/hr SIZE KW L x W x H kg/2 TOWER kg
SHP-220 216 25A 3.0 1400 x 800 x 2000 100 320
SHP-520 520 40A 3.0 1550 x 900 x 1960 130 450
SHP-600 600 50A 5.0 1500 x 900 x 2220 220 700
SHP-920 920 50A 7.5 1700 x 1050 x 2400 330 900
SHP-1300 1302 65A 10.5 1900 x 1100 x 2480 460 1200
SHP-1600 1590 80A 11.5 1950 x 1200 x 2430 562 1400
SHP-1900 1900 80A 13.5 2200 x 1200 x 2530 680 1600
SHP-2300 2280 80A 15 2300 x 1250 x 2500 800 1850
SHP-2700 2730 100A 22 2300 x 1400 x 2700 960 2200
SHP-3100 3120 100A 25 2400 x 1450 x 2765 1100 2400
SHP-3700 3660 100A 28 2500 x 1600 x 2750 1300 2650
SHP-4400 4440 125A 35 2800 x 1650 x 2860 1600 3050
SHP-5400 5400 150A 40 3000 x 1700 x 3030 1900 5000
SHP-6000 6000 150A 45 3200 x 1850 x 3070 2120 5300
SHP-6800 6800 150A 50 3500 x 1900 x 3000 2400 5600
SHP-7700 7700 150A 60 3600 x 2000 x 3100 2690 6150
