RCH-5~20 SERIES (5HP~20HP)
Features (Injection Type)
- 1Compact Size
- 설치면적의최소화, 경량화
- 2저소음실현(Low Sound Level)
- 일체형에어앤드사용으로소음최소화
- 3Smart Design
- 현대감각에맞춘산업현장의새로운바람
- 4우수한정비성(Service Friendly)
- 중요구성품에대한접근용이성, 소모품교환용이
- 5 간결한내부구조(Simple Piping)
- 배관의간결화로차압발생, 누설위험최소화
오랜 경험과 기술력을 바탕으로 새롭게 태어난 RCH-SERIES는 한신의 KNOW-HOW가 살아 숨쉬고 있습니다. COMPRESSED AIR SYSTEMS
Technical Specifications
| Model | RCH-5 | RCH-7 | RCH-10 | RCH-15 | RCH-20 |
|---|
| 형 식/TYPE |
급유식 1단 스크루 압축기(Encapsulated) |
토출공기량
(m3/min) |
7.0kgf/cm2G |
0.58 |
0.83 |
1.10 |
1.80 |
2.50 |
| 9.9kgf/cm2G |
0.38 |
0.65 |
0.95 |
1.50 |
2.10 |
| 13.0kgf/cm2G |
0.26 |
0.48 |
0.74 |
1.15 |
1.75 |
| 구동방식/Drive System |
Poly Belt Drive |
| 흡입조건/Suction Conditions |
대기압, 40℃이하/Atmospheric Pressure |
| 토출온도/Discharge Conditions |
주위온도+15℃/Ambient Temperature+15℃ |
| 윤활유 충진량(l)/Lubricant Charge |
5 |
7 |
8 |
| 토출관경(Inch)/Discharge Pipe Diameter |
3/4″(20A) |
3/4″(20A) |
1″(25A) |
1″(25A) |
1″(25A) |
| 출력(kW)/Out Put |
4 |
5.5 |
7.5 |
11 |
15 |
| 전압(V)/Voltage |
220 / 380 / 440 |
| 주파수(Hz)/Freguency |
50 / 60 |
| 기동방식/Starting System |
Direct On Line |
| 크기/Dimensions (전장×전폭×전고) |
700 ×550 ×950 |
820 ×700 ×1170 |
820 ×750 ×1270 |
| 중량(Kg)/Weight |
130 |
135 |
150 |
160 |
250 |
BODY Features
- 1일체형에어앤드(Encapsulated Air End)
- 에어앤드, 흡입밸브, 흡입필터, 오일분리장치, 오일필터,
자동온도조절밸브, 보압밸브등이일체형몸체에부착되어있어고장이적고,
일상점검및유지보수가간편합니다. 일체형에어엔드는각기기의
작동에대한신뢰성을보장해주어결과적으로운전비용을절감해줍니다.
- 2 IP55 전폐모터사용(Electric Motor IP55)
- IP55등급의모터를사용하여고장이적고, 신뢰성이높습니다.
최적제어 솔루션에 의한 최대효과 실현
주위 환경에 따라 채색을 변화시키는 카멜레온의 초자연적인 특징을 담은 한신의 인버터 고유 모델로서 인공지능 마이컴을 적용한 최적 rpm 제어로 일반 제조 현장에서 소요되는 전력량의 50%를 차지하는 압축기의 소비동력을 탁월하게 절감하는 인공지능 모델입니다.
최저 소비동력 제어
소비 공기량 감소 시 모터 회전을 감소시켜 전력비를 절감하고 소비 공기량이 30% 이하 시 모터 회전속도를 20Hz로 고정과 동시에 무부하 운전을 병행하여 다시 한 번 더 소비 동력을 절감시킵니다. 일정 시간 동안 무부하 운전 시 컴프렛서 모터를 정지시켜 에너지 절감을 최대한 실현합니다.
일정압력제어
컴프렛서 운전 시 압력 변동폭을 ±0.1bar 이내의 정밀 압력 제어가 가능하므로 온-오프 흡입밸브 방식의 운전 압류 부분에 대하여 소비 동력 절감이 가능합니다.
VSD 방식의 경제성 분석
(부하율: 70% / 사용시간: 8,400HR / 전력요금: 100원/kWh)
| 제품 모델명 | FYH-30A | FYH-50A | FYH-75A | FYH-100A | GRH2-150A |
|---|
| 제품 사양 기준 |
정격(HP/kW) |
30/20 |
50/37 |
75/55 |
100/75 |
150/110 |
| Y-Δ 기동방식 |
소비전력(kW) |
19.36 |
32.56 |
48.4 |
66.0 |
96.8 |
| 연간 소비전력량(kWh) |
162,624 |
273,504 |
406,560 |
554,400 |
813,120 |
| 연간전력요금(원) |
16,262,400 |
27,350,400 |
40,656,000 |
55,440,000 |
81,312,000 |
| VSD 방식 |
소비전력(kW) |
15.4 |
25.9 |
38.5 |
52.5 |
77.0 |
| 연간소비전력량(kWh) |
129,360 |
217,560 |
323,400 |
441,000 |
646,800 |
| 연간전력요금(원) |
12,936,000 |
21,756,000 |
32,340,000 |
44,100,000 |
64,680,000 |
| VSD 적용효과 |
소비전력절감(kW) |
3.96 |
6.66 |
9.9 |
13.5 |
19.8 |
| 연간소비전력 절감량(kWh) |
33,264 |
55,944 |
83,160 |
113,400 |
166,320 |
| 에너지 절감율(%) |
20 |
20 |
20 |
20 |
20 |
| 연간 전력요금 절감액(원) |
3,326,400 |
5,594,400 |
8,316,000 |
11,340,000 |
16,663,200 |
| 초기투자비용 회수기간(년) 주1) |
1.53 |
1.01 |
0.87 |
0.83 |
1.17 |
- 주1) : 초기 투자비용 회수기간은 기존 Y-Δ 방식에서 VSD 방식으로 변경 시, 소비자가격 기준 차액을 근거로 계산함
- VSD 방식을 선택하시면, 50HP의 경우 대략 1년이면 인버터 투자비용이 회수되며, 이후부터 고객사의 이익(전기료 절감)으로 적립됩니다.
일반 기동방식 FLOW DIAGRAM
Inverter 기동방식 FLOW DIAGRAM
FYH SERIES
SPECIFICATIONS & DIMENSIONS
| Model | FYH-20A(C) | FYH-25A(C) | FYH-30A(C) | FYH-35A(C) | FYH-50A(C) | FYH-75A(C) | FYH-100A(C) |
|---|
| 형식 / Type |
Single Stage Oil Injection Screw Air Compressor |
| 메인모터출력(kW) / Main Motor Output |
15 |
18 |
22 |
27 |
37 |
55 |
75 |
| 전압(V) / Voltage (3Phase) |
AC220 / AC380 / AC440 |
| 주파수(Hz) / Frequency |
50 / 60 |
| 구동방식 / Drive System |
Poly Belt Drive |
커플링 직결구동 / Direct Drive |
| 기동방식 / Starting Method |
Direct |
Star-Delta Starter |
| 실토출공기량(m3/min) /Discharge Air Volume |
7.0 bar |
2.9 |
3.4 |
4 |
4.7 |
6.8(Belt) |
10.4 |
14.1 |
| 8.5 bar |
2.6 |
3.2 |
3.7 |
4.4 |
6.25(직결) |
9.6 |
13 |
| 9.9 bar |
2.4 |
3 |
3.5 |
4.2 |
6.2(직결) |
8.9 |
12 |
| 흡입조건 / Starting Method |
대기압, 40℃ 이하 / Atmospheric Pressure |
| 토출온도(℃) / Discharge Air Temperature |
주위온도 + 15℃ 이하 / Atmospheric Temperature + 15℃ |
| 토출관경(Inch) / Discharge Pipe Diameter |
1" |
1½" (40A) |
2" (50A) |
| 윤활유충진량(ℓ) / Lubricating Oil Capacity |
15 |
25 |
50 |
| 크기 및 중량/ Dimensions & Weight |
가로(mm) / Width |
1000 |
1175 |
2000 |
| 세로(mm) / Depth |
1400 |
1600 |
1350 |
| 높이(mm) / Height |
1350 |
1500 |
1700 |
| 중량(kg) / Weight |
673 |
700 |
726 |
753 |
1000 |
1596 |
1713 |
- 별도의 Service Factor를 사용하는 기기도 있습니다.
- Food Grade Oil (식품용)도 적용 가능합니다.
- (C)는 Inverter Type 기종을 뜻합니다.
- 수냉식 기종도 제작 가능합니다.
AT SERIES
PM(영구자석)형 스크루 압축기 AT Series를 만나보십시오.
낮은 주파수! 낮은 회전속도! 고효율의 모터 채용! 최고의 에너지 절감 효과를 느껴볼 수 있습니다.
FEATURES & ADVANTAGES - 제품의 특징과 장점
- 한신의 AT Series는 영구자석 모터 (IP55) 및 인버터가 장착된
에너지 절약형 공기 압축기 입니다.
영구자석 모터와 에어엔드가 샤프트 일체형 구조로 되어 있고，
모터 베어링과 커플링이 없어 마찰로 인한 손실 및 베어링으로 인한 문제 발생이 없어
높은 효율의 유지가 가능합니다.
기계장치 변경없01 프로그램만으로도 운전 압력 조정이 가능합니다.
(7.0 〜 9.9bar)
고효율 PM 모터가 적용되어 낮은 주파수와 낮은 모터 속도에도 효율이 우수합니다.
SPECIFICATIONS & DIMENSIONS - 제품의 사양과 치수
| Model | AT-30AC | AT-50AC | AT-100AC |
|---|
| 형식/TYPE |
Single Stage Oil Injection Screw Air Compressor |
| 메인모터출력(KW)/Main Motor Output |
22 |
37 |
75 |
| 냉각모터출력(KW)/Cooling Fan Motor Output |
1.6 |
1.6 |
3.2(1.62) |
| 전압(V)/Voltage (3Phase) |
AC220 / AC380 / AC440 3Phase |
| 주파수(Hz)/Frequency |
50/60 |
| 구동방식 , Drive System |
직결구동 / Direct Drive |
| 가변주파수(Hz)/Variable Frequency |
135 〜 170 |
130 〜160 |
| 기동방식/Starting Method |
Inverter |
| 실토출공기량
(m3/min)/Discharge Air Volume
|
7.0bar |
0.8~3.9 |
1.5~6.7 |
2.9~13.9 |
| 8.5bar |
0.8~3.7 |
1.5~6.8 |
2.8~13.0 |
| 9.9bar |
0.7~3.2 |
1.4~5.7 |
2.7~11.9 |
| 흡입조건(℃)/Intake Air Pressure /Temperature |
대기압, 40℃이하/Atmospheric Pressure |
| 토출온도(℃)/Discharge Air Temperature |
주위온도, +15℃/Atmospheric Pressure+15℃ |
| 토출관경(Indh)/Discharge Pipe Diameter |
1(25A) |
1½(40A) |
2(50A) |
| 윤활유충진량(ℓ)/Lubricating Oil Capacity |
20 |
30 |
50 |
| 소음/Noise Lavel dB(A) 1.5m From Front Side |
61±3 |
62±3 |
71±3 |
| 크기 및 중량/Dimensions&Weight |
전장(mm)/Width |
1000 |
1100 |
2000 |
| 전폭(mm)/Depth |
1400 |
1600 |
1350 |
| 전고(mm)/Height |
1350 |
1500 |
1700 |
| 중량(kg)/Weight |
705 |
920 |
1690 |
- 규격 및 사양은 제품의 개선 등으로 사전 예고없이 변결될 수 있습니다.
 is a registered trade mark of Hanshin Machinery Company.

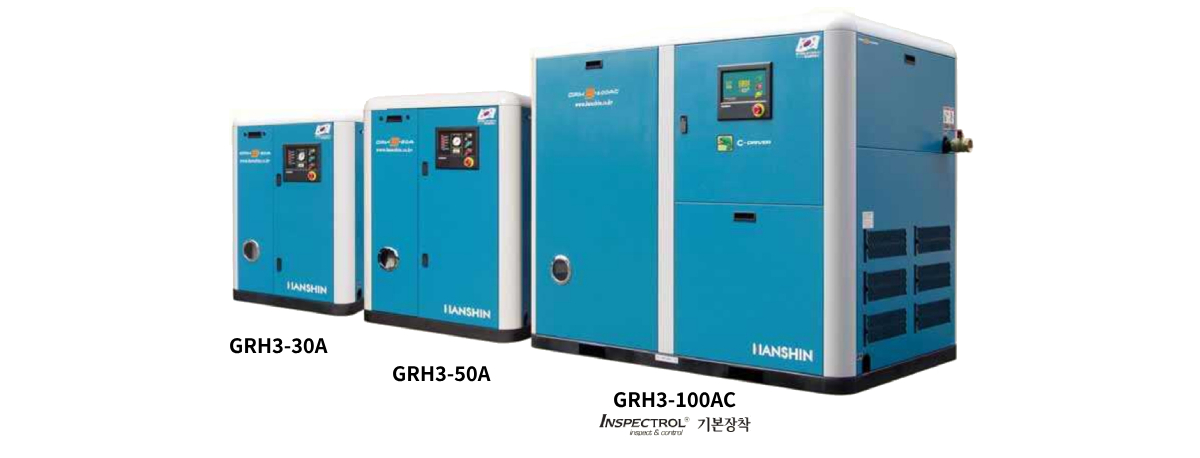

GRH 3 SERIES

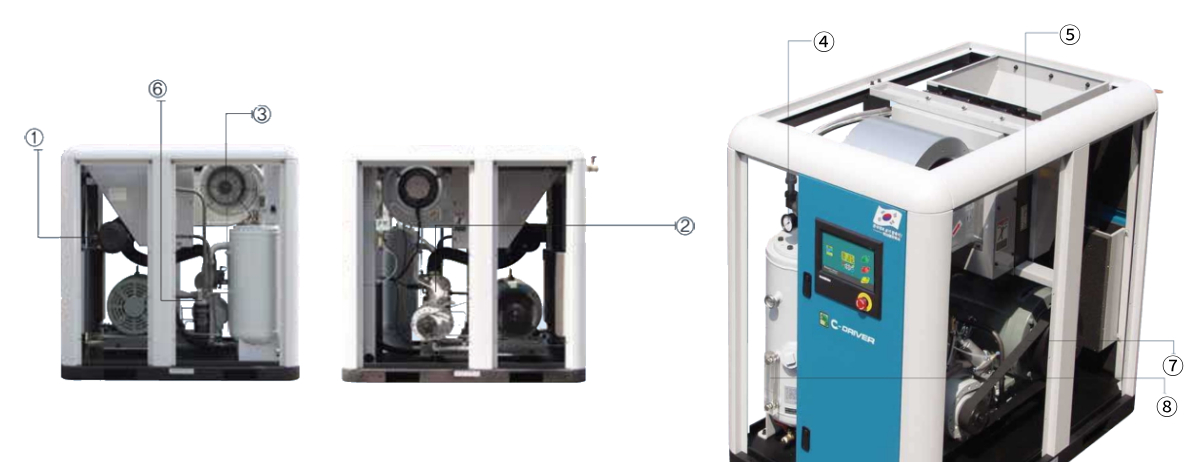

GRH3-30A

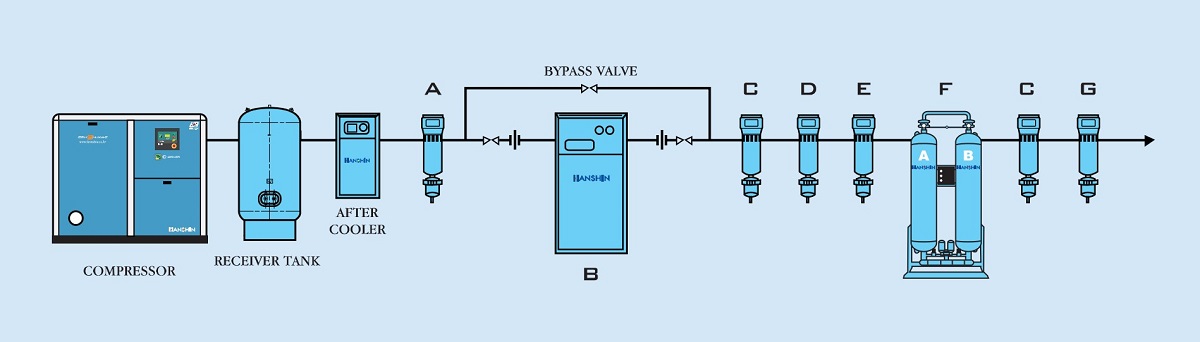

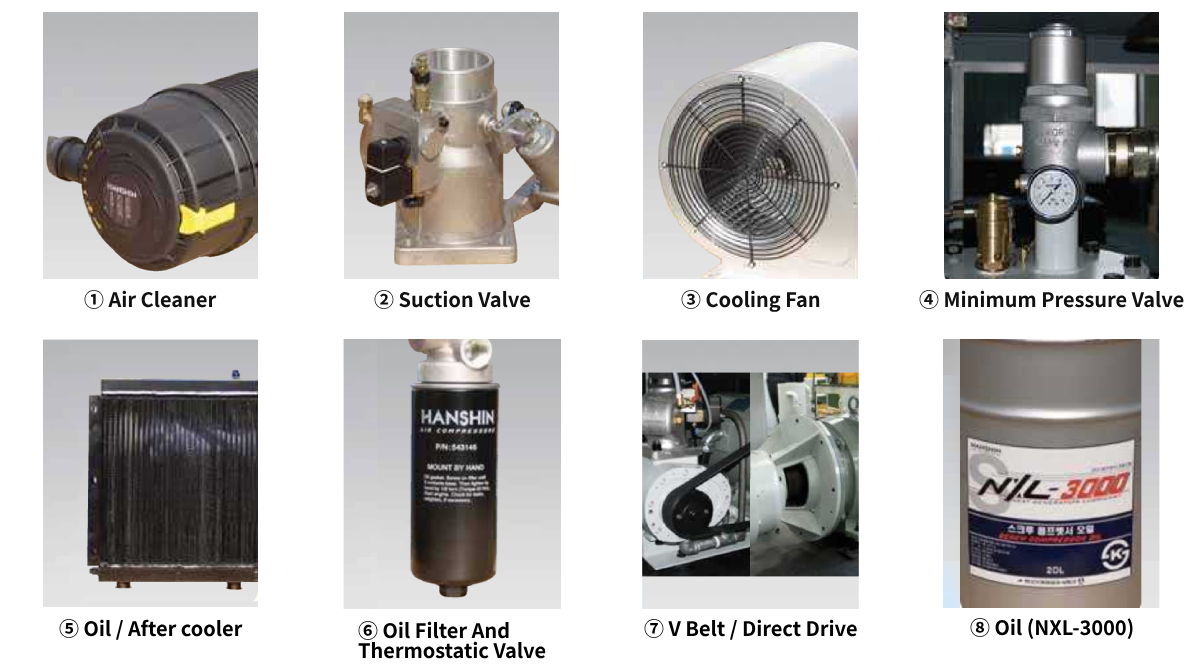

Green Compressed Air System
대기중의 공기가 Compresssor에 의해 흡입 가입될때, 외부로부터 흡입되는 불순물과 Compresssor에서 발생되는 오염물질로 인하여 생산 Line과 Compresssor 각종 공압기기의 수명 및 기능저하로 생산성이나 품질 등에 영향을 미치므로, 공압시스템의 오염에 관한 고려가 선행되어야 하며, 이후 경제성, 신뢰성, 안정성, 보수관리 등 종합적인 검토와 공압기기의 성능, 특성 등을 고려한 적절한 Air Cleaning System이 선정 되어야 합니다.
|
기호
(Description)
| Ⓐ | Ⓑ | Ⓒ | Ⓓ | Ⓔ | Ⓕ | Ⓖ |
|---|
| 품명 (Item) |
Main Filter |
Refrigerant Air Dryer |
Pre Filter |
Line Filter |
Coalescer Filter |
Desiccant Air Dryer |
Adsorbent Filter |
용도별 CLEANING SYSTEM 선정표
| SYSTEM 1 |
초건조 무취 Air 부동 Line용 |
Ⓐ Ⓑ Ⓒ Ⓓ Ⓔ Ⓕ Ⓖ |
초건조장치(전자부품)
화학분석장치(Gas·Gas 충전 Tank)
한냉지 장치(분체·저장·수송), 도장 |
| SYSTEM 2 |
Oilless 건조 무취 Clean Air |
Ⓐ Ⓑ Ⓒ Ⓓ Ⓔ Ⓖ |
의약·식품공업(수송·교반·건조·포장)
호흡기용 |
| SYSTEM 3 |
Oilless 건조 Clean Air |
Ⓐ Ⓑ Ⓒ Ⓓ Ⓔ |
계측기·정전도장·계장
정밀공업·정밀부품건조 |
| SYSTEM 4 |
건조 Clean Air |
Ⓐ Ⓑ Ⓒ |
공압기계공구·건조일반 |
압축공기 드라이어의 특징 Faetures of Compressed Air Dryer
| 운동량이동 (Momentum Transfer) | 열전달 (Heat Transfer) | 물질이동 (Mass Transfer) |
|---|
| 구분 (Description) |
Coalescing
필터 |
세퍼레이터
(Seperator) |
리시버탱크
(Reciver Tank) |
열교환기
(Heat Exchange) |
냉동식
(Refrigerant Type) |
칠러식
(Chiller Type) |
흡착식
(Desiccanr Type) |
조해식 |
| 적용 (Applcation) |
에어로졸 (Water Aerosol) 제거
수증기(Water Vapour) 제거 불가능 |
수증기 (Water Vapour) 제거
에어로졸 제거 능력 낮음 |
수증기 제거
에어로졸 제거 능력 낮음 |
| 장점 (Merits) |
가장 효율이 좋다
(99% 이상) |
압력손실적음
충졸식<25mmAq
원심식<76mmAq
오염도가 적음 |
비교적 큰
물방울 제거 |
공기를 냉각
수분함량 감소
노점 16~38℃ |
높은 에너지 효율
노점 2~13℃ |
수증기 성분을
감소시킴
노점 10~15℃ |
가장 높은 수분 제거 능력
노점 -40℃이하 |
구조가 간단하다.
노점 4~27℃ |
| 단점 (Demerits) |
압력손실이 큼
762mmAq 이상
|
효율이 낮음
충돌식>90%
원심식>98%
|
효율이 낮음
부피가 큼 |
노점 온도가 높음 |
0℃ 이사 노점 불가 |
별도의 열전달 루트 추가 |
초기 투자비가 많음 |
출구 노점이 높음
부식성
드레인 발생
|
GRH 3 SERIES Star-Delta Type
| MODEL | GRH3-20A | GRH3-25A | GRH3-30A | GRH3-35A | GRH3-50A | GRH3-75A | GRH3-100A |
|---|
| 형식 / Type |
Single Stage Oil Injection Screw Air Compressor |
| 제어방식 / Control System |
Analog Controller(Inspectrol Option) |
Inspectrol(Inspectrol) |
| 메인모터출력(kW) / Main Motor Output |
15 |
18 |
22 |
27 |
37 |
55 |
75 |
| 냉각모터출력(kW) / Cooling Fan Motor Output |
1.1 |
1.6 |
3.2(1.6×2) |
| 전압(V) / Volage |
AC 220 / AC 380 / AC 440 3 Phase |
| 주파수(Hz) / Frequency |
50 / 60 |
| 구동방식 / Drive System |
Poly Belt Drive |
커플링 직결구동 / Direct Drive |
| 기동방식 / Starting Method |
Direct |
Star-Delta Starter |
|
실토출공기량
Air Discharge Volume(m³/min)
|
7.0 bar |
2.4 |
3.0 |
3.6 |
4.3 |
6.7 |
10.3 |
13.6 |
| 8.5 bar |
2.2 |
2.7 |
3.3 |
4.0 |
5.8 |
9.1 |
12.0 |
| 9.9 bar |
2.0 |
2.4 |
3.0 |
3.7 |
5.3 |
8.3 |
10.7 |
| 흡입조건(℃) / Intake Air Pressure Temperature |
Atmospheric Pressure 0~40 |
| 토출온도(℃) / Discharge Air Temparature |
Atmospheric Tempearature + 15 or Less |
| 토출관경(inch) / Discharge pipe Diameter |
1(25A) |
1¹/₂(40A) |
2(50A) |
| 윤활유충전량(ℓ) / Lubricating Oil Capacity) |
25 |
50 |
| 소음/Noise Lever dB(A) 1.5m From Front Side |
66 |
67 |
68 |
69 |
70 |
72 |
73 |
| 크기 및 중량 Dimensions & Weight |
전장(mm) / Width |
1100 |
2000 |
| 전폭(mm) / Depth |
1400 |
1600 |
1350 |
| 전고(mm) / Height |
1350 |
1500 |
1700 |
| 중량(kg) / Weight |
673 |
700 |
726 |
753 |
940 |
1596 |
1713 |
GRH 3 SERIES Inveter Type / C-DRIVER
| MODEL | GRH3-20A | GRH3-25A | GRH3-30A | GRH3-35A | GRH3-50A | GRH3-75A | GRH3-100AC |
|---|
| 형식 / Type |
Single Stage Oil Injection Screw Air Compressor |
| 제어방식 / Control System |
Inspectrol(Micom) |
| 메인모터출력(kW) / Main Motor Output |
15 |
18 |
22 |
27 |
37 |
55 |
75 |
| 냉각모터출력(kW) / Cooling Fan Motor Output |
1.1 |
1.6 |
3.2(1.6×2) |
| 전압(V) / Volage |
AC 220 / AC 380 / AC 440 3 Phase |
| 주파수(Hz) / Frequency |
50 / 60 |
| 구동방식 / Drive System |
Poly Belt Drive |
커플링 직결구동 / Direct Drive |
| 가변주파수(Hz) / Variable Frequency |
20 ~ 63 |
토출량범위(m³/min) / Variable Capacity
|
30 ~ 100 |
| 정압범위(bar) / Pressure Band Within |
±0.1 bar |
| 기동방식 / Motor Start System |
Inverter |
|
실토출공기량
Air Discharge Volume(m³/min)
|
7.0 bar |
2.4 |
3.0 |
3.6 |
4.3 |
6.7 |
10.3 |
13.6 |
| 8.5 bar |
2.2 |
2.7 |
3.3 |
4.0 |
5.8 |
9.1 |
12.0 |
| 9.9 bar |
2.0 |
2.4 |
3.0 |
3.7 |
5.3 |
8.3 |
10.7 |
| 흡입조건(℃) / Intake Air Pressure Temperature |
Atmospheric Pressure 0~40 |
| 토출온도(℃) / Discharge Air Temparature |
Atmospheric Tempearature + 15 or Less |
| 토출관경(inch) / Discharge pipe Diameter |
1(25A) |
1¹/₂(40A) |
2(50A) |
| 15 |
25 |
50 |
| 소음/Noise Lever dB(A) 1.5m From Front Side |
66 |
67 |
68 |
69 |
70 |
72 |
73 |
| 크기 및 중량 Dimensions & Weight |
전장(mm) / Width |
1000 |
1100 |
2000 |
| 전폭(mm) / Depth |
1400 |
1600 |
1350 |
| 전고(mm) / Height |
1350 |
1500 |
1700 |
| 중량(kg) / Weight |
698 |
731 |
758 |
826 |
1060 |
1798 |
1900 |
GRH 2 SERIES
SPECIFICATIONS & DIMENSIONS
| Model | GRH2-125A(W) | GRH2-150A(W) | GRH2-200A(W) | GRH2-250A(W) | GRH2-300A(W) | GRH2-350A(W) | GRH2-400A(W) | GRH2-500A(W) |
|---|
| 형식 / Type |
Single Stage Oil Injection Screw Air Compressor |
| 메인모터출력(kW) / Main Motor Output |
90 |
110 |
150 |
190 |
220 |
260 |
300 |
375 |
| 전압(V) / Voltage (3Phase) |
AC220 / AC380 / AC440 / AC3300 / AC6600 |
AC3300/AC6600 |
| 주파수(Hz) / Frequency |
50 / 60 |
| 구동방식 / Drive System |
커플링 직결구동 / Direct Drive |
| 기동방식 / Starting Method |
Star Delta, Reactor |
| 토출공기량(m3/min) / Free Air Delivery |
7.0 bar |
17.8 |
20.8 |
28 |
35.2 |
42 |
50.8 |
55 |
70 |
| 8.5 bar |
16.2 |
19.1 |
25.8 |
32.5 |
35.2 |
47.1 |
50.5 |
65.2 |
| 9.9 bar |
15.6 |
16.1 |
33.6 |
30.1 |
33.8 |
43.5 |
46.9 |
59.6 |
| 토출온도(℃) / Discharge Air Temperature |
공냉식 : 주위온도 + 15°C 이하 / Ambient Temp. + 15°C / 수냉식 : Cooling Water Inlet Temp. + 10°C or Less |
| 토출관경(Inch) / Air Outlet |
2"(50A) |
2½"(65A) |
3"(80A) |
4"(100A) |
5"(125A) |
| 토출관경(Inch) / Discharge Pipe Diameter |
1" |
1½" (40A) |
2" (50A) |
| 윤활유충진량(ℓ) / Lubricating Oil Capacity |
|
|
|
|
| 크기 및 중량/ Dimensions & Weight |
가로(mm) / Width |
2300 |
2700 |
3100 |
3900 |
4200 |
| 세로(mm) / Depth |
1550 |
1700 |
2200 |
2200 |
| 높이(mm) / Height |
1724 |
1950 |
2000 |
2100 |
2200 |
| 중량(kg) / Weight |
2800 |
3200 |
4200 |
4500 |
4700 |
5500 |
6500 |
7500 |
- Inverter Type 기종도 제작 가능합니다.
- 별도의 Service Factor를 사용하는 기기도 있습니다.
- (W)는 수냉식 기종을 뜻합니다.
- Food Grade Oil(식품용)도 적용 가능합니다.
- 300HP 이상 Tandem Type도 제작 가능합니다.
|
.jpg)
